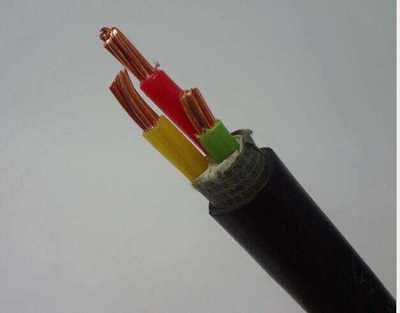

KYJV22 控制电缆 特性、结构与应用解析

在工业自动化、电力系统和楼宇控制等领域，控制电缆是确保信号准确、稳定传输的关键组件。KYJV22 作为其中一种广泛使用的型号，凭借其特定的结构和性能，在各种固定敷设场合中扮演着重要角色。本文将对其型号含义、结构特点、主要性能及典型应用进行详细解析。

一、 型号标识解读
“KYJV22”这一型号遵循国内常见的电缆命名规则，每个字母和数字都代表了电缆的特定属性：

- K：代表“控制”电缆，区别于电力电缆或通信电缆。
- YJ：代表绝缘材料为“交联聚乙烯”（XLPE）。这种材料具有优异的耐热性、电气性能和机械强度，长期允许工作温度可达90°C。
- V：代表内护套或衬层材料为“聚氯乙烯”（PVC）。
- 22：第一个“2”代表钢带铠装，增强了电缆的抗压和防机械损伤能力；第二个“2”代表聚氯乙烯（PVC）外护套，提供进一步的保护和绝缘。
因此，KYJV22 全称为：铜芯交联聚乙烯绝缘聚氯乙烯内护套钢带铠装聚氯乙烯外护套控制电缆。

二、 电缆结构与特点
KYJV22 电缆通常采用分层结构，从内到外依次为：

1. 导体：采用无氧铜线，导电率高，通常为多股绞合结构，柔软性好。
2. 绝缘层：采用交联聚乙烯（XLPE）。其交联工艺使线性分子结构变为立体网状结构，从而大幅提升了耐热变形、耐磨和抗老化能力。
3. 成缆与填充：多根绝缘线芯按规则绞合成缆，间隙常用非吸湿性材料填充，使电缆圆整稳定。
4. 内护套（内衬层）：挤包一层聚氯乙烯（PVC），将缆芯包裹起来，起初步的绑扎和保护作用。
5. 铠装层：采用双层镀锌钢带间隙绕包。这是“22”结构的关键，它能有效防止老鼠啃咬、抵御机械外力（如压力、冲击），特别适用于直埋、穿管等可能受外力的环境。
6. 外护套：最外层为聚氯乙烯（PVC）护套。它具有优良的耐腐蚀、耐油、阻燃（常见为阻燃PVC）和耐气候性能，颜色通常为黑色，是电缆的最后一道物理和环境保护屏障。

主要特点：
- 机械保护性强：钢带铠装结构使其具备出色的抗压和抗冲击能力。
- 环境适应性好：适用于直埋、穿管、隧道、电缆沟等场合，能承受一定的地下压力和外力。
- 电气性能稳定：交联聚乙烯绝缘电阻高，介电损耗低，信号传输稳定。
- 耐热等级较高：长期工作温度可达90°C，短路时允许温度更高。
- 阻燃与防腐：PVC护套通常具备阻燃特性，且能抵抗一般化学腐蚀。

三、 主要性能参数

• 额定电压：通常为450/750V。
• 工作温度：长期允许工作温度不超过90°C，短路时（最长5秒）导体最高温度不超过250°C。
• 敷设条件：适用于固定敷设，建议敷设时环境温度不低于0℃。如需在低温下敷设，需对电缆进行预热。其最小弯曲半径通常不小于电缆外径的12倍（非铠装部位）或15倍（铠装部位）。
• 阻燃性能：可根据需要生产成阻燃型（如ZR-KYJV22），通过成束燃烧试验。

四、 典型应用领域
由于其坚固的结构和可靠的性能，KYJV22 电缆广泛应用于需要机械保护和固定敷设的场合：

1. 工业自动化控制系统：连接PLC、DCS、传感器、执行器、仪表等，在工厂车间、生产线中传输控制与测量信号。
2. 电力系统与变电站：用于继电保护、电气控制、信号采集等回路。
3. 能源与基础设施：石油、化工、矿山等环境较复杂的场合，以及城市轨道交通、隧道照明与通风控制系统中。
4. 建筑与楼宇：用于消防系统、安防系统、空调系统等大型建筑的集中控制线路，特别是需要穿管或直埋的部分。

五、 选型与敷设注意事项

1. 选型：根据实际使用环境（如是否直埋、有无腐蚀、防火要求）确认是否需要铠装及阻燃等级。同时需确定所需芯数、导体截面积。
2. 敷设：直埋时需确保沟底平整无尖锐物，必要时铺沙盖砖；穿管时注意管径与电缆外径的匹配，避免过度拉扯。铠装层必须可靠接地。
3. 存储：避免在露天暴晒，存放环境应干燥通风。

****
KYJV22 控制电缆是一种设计用于中等机械应力环境的坚固型电缆。其“交联聚乙烯绝缘+钢带铠装+PVC护套”的组合，在保障优异电气性能的提供了强大的物理防护，是连接控制中心与现场设备之间稳定可靠的“神经脉络”。在项目设计和采购时，明确环境需求并与电缆规格进行匹配，是确保系统长期稳定运行的关键一步。
